PV200

Imagens coloridas e em escalas de cinza podem ser simultaneamente capturadas para inspeção. O processador de quatro núcleos providencia uma alta velocidade de processamento paralelo, reduzindo signficamente o tempo da inspeção.

Alta performance em um corpo compacto.

Processamento de imagem com precisão e performance impressionantes pode ser feito com um tempo surpreendentemente baixo de implementação e programação.

Soluções completas combina o processamento de imagem colorida e em escala de cinza.

Seleção de câmeras.

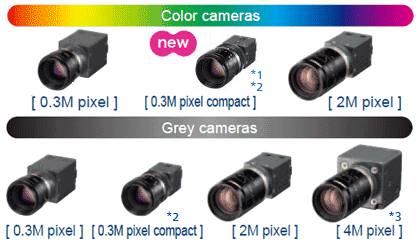

7 tipos de câmeras, incluindo uma de 4 megabytes em escala de cinza, estão disponíveis para o sistema.

Uma câmera compacta de 0.3 megabytes foi adicionada à lista de produtos. Seu corpo é aproximadamente 20 milímetros mais compacto do que as câmeras anteriores da linha com 0.3 megabytes.

*1: Versão de firmware 1.50 ou mais recente é necessária no módulo principal.

*2: É necessário um cabo dedicado para fazer a conexão.

*3: A câmera de 4 megabytes não pode ser usada em combinação com outros tipos de câmera.

Sistema de inspeção combinando imagens coloridas/ escala de cinza

Conversão de cinza.

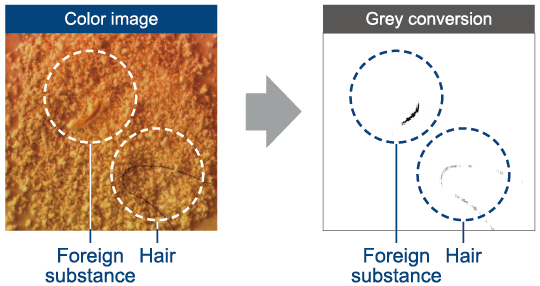

Temos uma vasta palheta de conversão de cinza, porque cada coeficiente pode ser livremente especificado para cada valor RGB de uma imagem colorida.

Temos uma vasta palheta de conversão de cinza, porque cada coeficiente pode ser livremente especificado para cada valor RGB de uma imagem colorida.

Extração de cor.

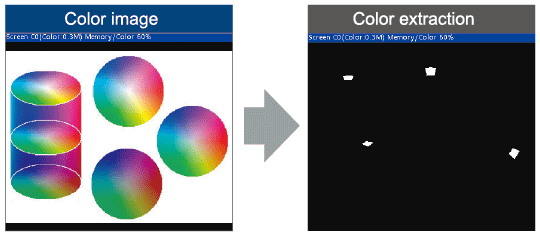

Cores em diferentes escalas podem ser simultaneamente extraídas e inspecionadas se fizermos uso de uma ferramenta de checagem.

Smart Edge (circular e em linha).

Processos complexos de inspeção podem ser facilmente realizadas com medidas de alta precisão.

Smart edge é uma função precisa de aproximação de círculos e linhas. Esta função detecta um máximo de 3,000 pontos para uma linha e 3,600 pontos para um círculo em uma área, melhorando drasticamente a precisão da medida das dimensões e posições. Esta função reduziu significativamente o tempo gasto para configuração

[Principios de operação]

1. É criada uma área de escaneamento para uma borda de escala de cinza, e os pontos na área da borda são examinados para que seja possível detectar o contorno do objeto.

2. Círculos e linhas retas podem ser identificados com um alto nível de precisão baseado nos pontos da borda.

3. São feitas avaliações (Aprovado (OK)/Reprovado (NG)) baseado nos valores das medições (radianos, diâmetro e largura), variação, circularidade, reta e o número de bordas fora da área demarcada.

Cálculo de geometria.

Distância, intersecção e linhas medias podem ser detectadas.

Essa função detecta a distância entre dois pontos, a intersecção entre duas linhas, a linha mediana de duas linhas, uma distância perpendicular, e uma elipse aproximada. Em combinação com a ferramenta de Smart Edge (círculo e linha), esta função reconhece o objeto como uma figura geométrica, permitindo que coordenadas, distâncias, dimensões e ângulos sejam obtidos sem preparar fórmulas para cálculos.

Tela de operações.

Distância, intersecção e linhas medias podem ser detectadas.

Essa função detecta a distância entre dois pontos, a intersecção entre duas linhas, a linha mediana de duas linhas, uma distância perpendicular, e uma elipse aproximada. Em combinação com a ferramenta de Smart Edge (círculo e linha), esta função reconhece o objeto como uma figura geométrica, permitindo que coordenadas, distâncias, dimensões e ângulos sejam obtidos sem preparar fórmulas para cálculos.

Funções de escrita e leitura de dados.

Modificações no programa podem ser feitas rapidamente no modo de execução, sem haver necessidade de mudar o programa para o modo de configuração. Isso é útil em casos onde mudanças a área de inspeção e parâmetros de pré-processamento devem ser feitos após as configurações do programa terem sido finalizadas.

[Exemplos de modificação]

Tela de Splash (Início).

A tela de splash (início) pode ser mudada para uma tela original, tais como uma tela modificável para os equipamentos do usuário ou uma tela incluindo o logo de sua marca. (Um bitmap com uma resolução máxima de 640 x 480 pixels).

Customização da operação por meio de sinais externos.

A série PV200 é equipada com um total de 5 pontos para sinais de tipo ASSIGN e tipo EXTRA, que permite que você customize a alocação de tarefas, tais como a mudança do layout, saída de dados de uma imagem e amostragem de uma captura de tela.

Tela customizável.

Extração de figuras e caracteres.

Uma função que nos permite extrair textos (de diversos idiomas), valores de medições, marcas cruzadas (X), setas, retângulos e elipses. Essa função permite extrair itens que serão mostrados na tela de acordo com resultados de cálculos e de posições detectadas. Também é possível especificar o tamanho dos caracteres, preencher regiões e substituir a cor dos itens, além de poder escolher se irá ou não mostrar os itens na tela de acordo com o resultado da inspeção.

Funções de marcação.

Uma linha reta, retângulo, círculo, elipse e cruzados (X) podem ser mostrados em qualquer posição da tela. A posição que o item será mostrado pode ser especificada usando um sinal externo.

Layout

A tela VGA (640 X 480 pixels) pode mostrar duas imagens e duas paginas da tela de dados de leitura e escrita. O layout pode ser customizado e até 16 padrões podem ser criados. Estes padrões podem ser selecionados de acordo com a situação usando tanto o teclado ou sinais externos.

Tela customizável.

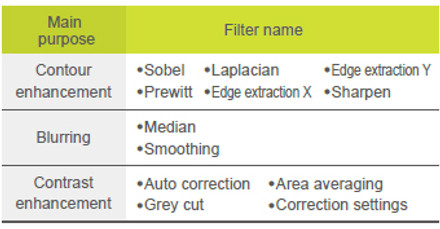

Há 21 tipos diferentes de filtros de cinza para pré-processamento disponiveis. Inspeções confiáveis são possíveis mesmo em condições de iluminação não uniformes ou imagens com algum tipo de ruído.
Filtros para pré-processamento: 21 tipos.
Grupos de pré-processamento: Máximo de 16 grupos/câmeras.
Passos de pré-processamento: Máximo de 10 passos/grupos.

Software de setup PVWIN200.

Operações amigáveis de drag-and-drop.

Arraste a imagem alvo até a tela do PVWIN200 para começar a operação. O guia feito apartir de os icones de navegação irão te ajudar a configurar as condições da sua inspeção.

Simulação de ciclo para depuração.

A simulaçao contínua e funções de registro de dados facilitam configurações de correção e verificação de dados. A função "Exportar" permite que você gerencie o histórico de mundaça de dados
