Fácil para operar e medidas precisas.

Largura de linha

Uma função para medir a largura, a Linearidade e detectar partes danificadas de objetos de forma cilíndrica. Até mesmo se uma parte está cortada, está função pode medir os valores máximos e mínimos do objeto como um todo, excluindo a parte cortada

Círculo virtual.

Uma função para detectar o centro e a medida do raio de um arco e partes de um círculo.

Linha reta.

Uma função que calcula aproximações precisar de componentes lineares com alguma irregularidade ou ruído.

Intersecção entre duas linhas.

Uma função para detectar a intersecção entre duas linhas.

Não é necessário o uso de fórmulas matemáticas para usar esta função.

Smart Edge (Circulo ou linha): Uma função para aproximações precisas de círculos / linhas.

Esta função detecta um máximo de 3,000 pontos de borda para uma linha e 3,600 pontos de borda para um círculo em uma área, tendo uma alta melhora na precisão das medidas de dimensões e posições.

Aplicações versáteis.

Fácil de interpretar e usar, display customizável.

Desenho de figuras e caracteres.

Uma função para desenhar Textos (varias línguas), valores medidos, marcas cruzadas (X), setas (Linhas de dimensionamento), retângulos e elipses. Está função permite desenhar itens que serão mostrados na tela de acordo com o resultado de cálculos ou posições detectadas, e é possível especificar o tamanho do caractere e preencher regiões. É possível escolher se o item que será desenhado será mostrado ou não na tela de acordo com o resultado da inspeção.

Buffer triplo.

Há três tecnologias, incluindo processadores de 5 núcleos, processamento de sinais digitais e processamento em pipeline, permitem o processamento de buffer triplo.

O teste de funções reduz riscos.

Aplicações podem ser testados usando imagens salvas no computador sem parar a linha de produção, prevenindo que defeitos sejam causados por um erro na edição do código do programa.

Aplicações podem ser editadas no modo de execução sem afetar a produtividade.

Aplicações podem ser editadas sem parar a linha de produção, permitindo leves ajustes para a troca de tipos de produtos ou melhorar a precisão.

Configurações de inspeção podem ser modificadas a qualquer hora.

As configurações de inspeção podem ser facilmente modificadas a qualquer momento na tela de escrita e leitura de dados

Três buffers de memória de processamento de imagem composto por dois processamentos em pipeline para aumentar a velocidade da inspeção e outro processamento para reescrita e testes. Esta configuração de buffer permite que os usuários editem o programa sem precisar parar a linha de produção.

Suporte de setup e operação.

PV500V2 foi feito visando alta produtividade, eficiência e uma boa usabilidade em todos os estágios desde a introdução de processamento de imagem até produções de larga escala após a introdução.

Reescrita em modo de execução.

O buffer triplo permite que os operadores façam ajustes finais na aplicação, tais como edição e correção de testes do programa, sem precisar para a linha de produção.

Customização de tela e layout livre.

A tela XGA (1,024 x 768 pixels) pode mostrar no máximo 4 imagens e 4 páginas da tela de leitura e escrita de dados (um máximo de 120 dados). Até 32 diferentes combinações de layout podem ser criados, permitindo customizar o tamanho de cada um, posição, ordem de sobreposição, cor do display, etc. As informações mostradas na tela podem ser alternadas de acordo com o status da inspeção fazendo uso de algum sinal externo ou simplesmente usando o teclado.

Operação customizável por meio de sinais externos.

Operações, tais como os dados de saída de uma imagem e capturas de tela, podem ser usadas como o sinal externo ASSIGN de 0 a 5.

Zoom

As imagens podem receber um zoom de 2 até 400%

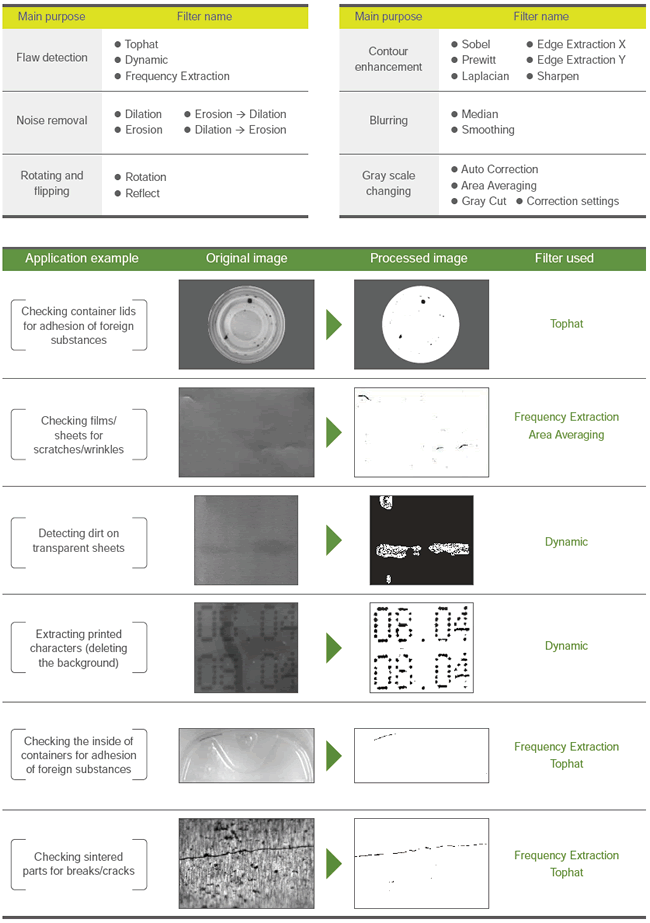

Filtros de pré-processamento de imagens.

Há 21 tipos de filtros para pré-processamento de imagem disponíveis.

Inspeções confiáveis são possíveis até mesmo sob condições de iluminação não uniforme ou em casos de imagens com algum ruído.

Filtros para pré-processamento: 21 tipos.
Grupos de pré-processamento: Um máximo de 5 grupos/câmeras.
Passos de pré-processamento: Um máximo de 10 passos/grupos

Aplicações mais comuns utilizando PV500V2.

Industriais: Conectores, semicondutores, eletrônicos, automotivo, farmacêutico, comida, etc.

Inspeções: Largura, distância, posicionamento, falhas, aparência, etc.

PV 500

para todas as suas necessidades
