UNIT SF-C21

Safety CONTROL Unit SF-C21

para todas as suas necessidades


Encontrar espaço para instalar e conectar é fácil

Um SF-C21 pode fazer o trabalho de quatro unidades de relé de segurança.
Simples de conectar as unidades no painel de controle !!

pic03 (1).jpg

Pequeno, para que a unidade possa ser instalada em um espaço estreito
Compacto com uma altura de 97 mm 3,819 pol. × 45 mm 1,772 pol .
É fácil encontrar espaço de instalação para a unidade SF-C21.

Saída de semicondutor de longa vida (PNP) adotada para saída de controle e saída auxiliar


Fácil de monitorar o status com um CLP de uso geral

​

Quatro saídas auxiliares (saída de semicondutor PNP) são fornecidas.
Usando a comunicação RS-485 (MODBUS RTU), várias unidades de controle de uso geral (PLC, HMI, etc.) podem monitorar as informações do SF-C21, como o status, a lógica selecionada e qualquer status de erro.



​

Absolutamente nenhuma habilidade de programação necessária.
A operação é fácil - basta selecionar uma lógica predefinida

​

Basta girar uma chave para definir
Oito lógicas predefinidas, com certificação de segurança e compatível até a categoria de controle 4 PLe, podem ser selecionadas simplesmente girando a chave rotativa.



​


Fácil de definir o "retardo de desligamento " O tempo de retardo de desligamento pode ser facilmente definido simplesmente girando a chave rotativa para qualquer um dos padrões.

​

* O tempo de atraso OFF se aplica à saída de controle 2. No caso de configurar o tempo de atraso OFF para controlar a saída 1, o software "Configurator SF-C" é necessário.



​

A proteção por senha evita alterações lógicas inadvertidas

A personalização baseada em aplicativo é fácil

​

Fácil de criar um circuito de segurança confiável. Use nosso software "Configurator SF-C" para construir seus próprios circuitos de segurança de dispositivos conectados, lógica de controle, modos de saída, etc. Nenhuma habilidade de programação necessária!



​


​

Todas as combinações lógicas possíveis criadas com o software "Configurator SF-C" já são certificadas de segurança pelos organismos de certificação. O software também possui um "modo de simulação" para testar se a lógica preparada e o circuito de segurança funcionam como pretendido. Se a lógica não for concluída, o software bloqueará sua transferência para a unidade SF-C21.



​

Lógicas personalizadas também têm certificação de segurança !!


8 lógicas predefinidas compatíveis até a categoria de controle 4, padrões PLe

​

Nota :
Certifique-se de que a combinação de lógica e dispositivos de entrada está em conformidade com cada padrão de segurança da máquina.

​

Lógica No.1: Controle de parada geral

​

Quando qualquer entrada conectada se tornar OFF, toda a saída de controle será OFF.


​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.

Lógica No.2: Controle de muting paralelo

​

Quando a entrada de muting torna-se ON, a cortina de luz será temporariamente desativada.


​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.

Lógica No.3: Controle de muting sequencial

​

Somente quando a entrada de muting torna-se LIGADA seguindo uma sequência predefinida, a cortina de luz será temporariamente desativada.

​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.


Lógica No.4: Controle de parada parcial 1


Quando a entrada da parada de emergência está DESLIGADA, toda a saída de controle estará DESLIGADA. Quando qualquer outra entrada estiver DESLIGADA, sua saída de controle correspondente estará DESLIGADA.


​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.

Lógica No.5: Controle de parada parcial 2


Quando a entrada da parada de emergência ou a entrada do processo de back-end torna-se OFF, toda a saída de controle será OFF. Quando a entrada do processo front-end torna-se OFF, apenas sua saída de controle correspondente será OFF.


​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.

Lógica No.6: Controle de duas mãos


Este controle é aplicado quando uma chave de operação bimanual é usada para controle. Somente quando ambas as chaves da chave de operação bimanual são operadas dentro de 0,5 seg., A saída de controle será LIGADA.

​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.


Lógica nº 7: controle OU

Mesmo quando a proteção (entrada A) está DESLIGADA, se a chave de habilitação estiver LIGADA, a saída de controle estará LIGADA. Se a chave de emergência ou a entrada B ficar DESLIGADA, toda a saída de controle ficará DESLIGADA, independentemente do status da entrada A e da chave de emergência.


​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.

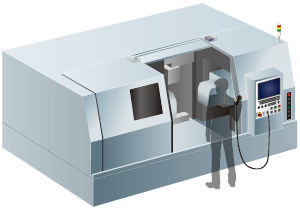

Lógica No. 8: Controle de seleção do modo de operação

Somente quando a seleção do modo usando o seletor de chave é seguida pela chave de habilitação sendo LIGADA, a saída de controle será LIGADA independentemente do status de abertura / fechamento da proteção.
Observe que se o interruptor de parada de emergência estiver DESLIGADO, toda a saída de controle estará DESLIGADA.


​

1 O tempo de atraso pode ser definido usando o Configurador SF-C.
* 2 O atraso OFF inicial é definido para 0 segundos.
