3D-Control FAYb Laser Marker LP-RV
Inovação contínua
Marcador FAYb LP-RV
O sistema de oscilação de fibra é reconhecido como um sistema ecológico porque seu consumo de energia é baixo e a vida útil do diodo laser é longa em comparação com YAG ou YVO4.
A tecnologia de fibra de pulso curto do Panasonic LP-RV consegue gerar uma duração de pulso rápida de apenas 1ns. Portanto, o efeito térmico na peça de trabalho é muito curto e reduz efeitos indesejados como descolorir, queimar ou deformar.
Fayb LP-RV tem uma configuração perfeita para marcar caracteres de alto contraste em superfícies de resina.
Por outro lado, a duração do pulso também pode ser alternada em sete etapas até 200ns (configurações definidas pelo usuário), o que permite marcações permanentes precisas nas peças de metal. Assim, um sistema atinge uma marcação perfeita de alto contraste em peças de metal e plástico.
A geração de baixa temperatura durante o processo de marcação permite marcar caracteres em segmentos de linha muito finos até apenas 0,15 mm x 0,15 mm.Portanto, o laser de pulso curto pode ser usado como um marcador de laser ideal para dispositivos onde o efeito térmico precisa ser suprimido, como ICs ou metais finos ou para marcação de alto contraste em superfícies de resina.
O LP-RV também pode marcar em um tempo de tato de processamento alto, pois pode gerar um feixe de laser de pulso curto em oscilação de pulso de alta repetição, mesmo que o feixe de laser seja varrido em uma velocidade mais alta.
​
​
Como o LP-RV pode gerar um feixe de laser de pulso curto em oscilação de pulso de alta repetição, mesmo se o feixe de laser for escaneado em uma velocidade mais alta, a marcação ou processamento é possível sem espaços entre os pontos irradiados a laser, conforme mostrado na figura. Isso contribui para reduzir o tempo de processamento ou marcação a laser e melhorar a qualidade.
Oscilação de pulso de alta repetição
Fácil de instalar
​
A configuração de três unidades, em que o cabeçote do laser, o oscilador do laser e o controlador são separáveis, oferece suporte a um processo de instalação rápido. Em contraste com os marcadores a laser convencionais, a unidade frontal muito compacta do LP-RV pode ser facilmente movida e montada dentro do equipamento de produção, enquanto separada do controlador. Isso torna o novo marcador a laser muito flexível e também reduz o tempo de inatividade para manutenção.
​
A unidade principal também é construída sem ventoinha e possui uma classificação IP64, para um uso durável e sem problemas, mesmo em ambientes empoeirados ou oleosos. O controlador do LP-RV possui um transformador de potência e componentes de supressão de ruído para fornecer alta resistência ao ruído a fim de evitar quaisquer problemas inesperados causados ​​por ruído elétrico repentino, garantindo um processo de marcação contínuo.
Software inteligente NAVI
​
O software inteligente NAVI simplifica a configuração de marcações como caracteres, logotipos ou código 2D podem ser definidos e organizados em um PC ou tablet. O layout da tela pode ser personalizado para se adequar a cada ambiente de trabalho. A tela pode ser alternada de acordo com a finalidade de uso, como para configuração de parâmetros ou para trabalhadores.
​
​
A função integrada de configuração de condição inteligente vem com nosso amplo know-how de parâmetros de marcação a laser, como potência do laser, velocidade de varredura e frequência de oscilação de pulso.
​
​

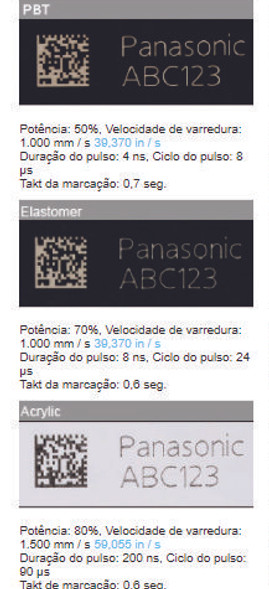

O laser de pulso curto da série LP-RV não só permite a marcação em cores em materiais de resina, mas também fornece maior qualidade de marcação para vários materiais e maior velocidade de marcação.
​
​
​
*Cada valor de parâmetro é fornecido para referência. O estado de marcação varia dependendo das condições da superfície, etc. do material usado.
​
*Observe que as correções podem ter sido aplicadas a algumas das configurações de laser fornecidas abaixo com relação às condições de marcação para preparação de superfície, caracteres e códigos 2D. Para mais detalhes sobre os valores dos parâmetros, entre em contato conosco.
​
Ao selecionar uma das 14 predefinições, o usuário pode testar rapidamente várias configurações para diferentes peças de trabalho, como ferro, aço inoxidável, alumínio e uma ampla variedade de plásticos.
Se conectado a um sistema de visão de máquina, o LP-RV torna-se uma solução de marcação a laser poderosa e automatizada.
Sistema de visão de máquina para uma solução completa
​
A série LP-RV pode ser conectada diretamente a um sistema de visão de máquina da serie PV230. Isso permite a execução de uma série de operações, como detecção da posição da peça de trabalho colocada aproximadamente, correção da posição de irradiação do laser, marcação do laser e verificação cruzada das informações digitalizadas do código QR marcado, da Data Matrix (DMC) marcado, etc., sem usar um PLC.
​
Correção de posição de marcação automática e verificação de varredura
​
​
Conectividade
​
As novas unidades de rede EtherNet / IP e PROFINET estão disponíveis para suportar a conexão PLC através dessas redes industriais. A instalação das unidades de rede adicionais é fácil e pode ser realizada a qualquer momento.
​
Open network connection (optional)
If you connect EtherNet/IP or PROFINET to the laser marker using the laser marker communication unit*, marking contents or laser parameters can be set via the open network.
* Optional
LP-ANW10：EtherNet/IP
LP-ANW11：PROFINET
​
​
​
​
Vida longa e alta confiabilidade
O LD contém InGaAs (arseneto de gálio e índio) confiável e durável. Como o LD acende apenas durante a marcação, a carga de calor permanece mínima e o produto oferece uma vida longa.
​
Alta eficiência e economia de energia
Como a amplificação do laser ocorre dentro da fibra contendo itérbio, consegue-se uma alta eficiência de conversão de feixe em feixe de aproximadamente 50%.
​
Cabeça compacta
A seção de amplificação está contida dentro do oscilador ao contrário dos lasers sólidos como o YVO4, portanto, a cabeça é compacta e contribui para a redução do tamanho do equipamento.
SISTEMA DE MARCAÇÃO A LASER DE PULSO CURTO
Ao adotar uma nova configuração de três unidades com comprimento de cabo de fibra reduzido, a série LP-RV com unidade osciladora de fibra realizou um pulso curto com duração de pulso de 1ns e 20W. Isso contribuirá para uma grande melhoria da potência impressionante e atende aos requisitos da aplicação.
